供应20MA电流环路接收器HCPL4200-000E,隔离光耦HCPL4200-000E,原装正品HCPL4200-000E

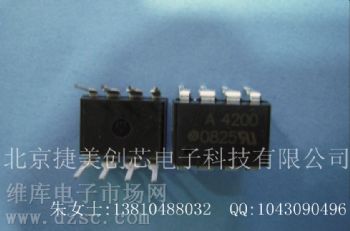

型号：HCPL4200-000E

产家：AVAGO

封装：DIP8

批号：1130+

数量：3000

010-62625640

价格：
电议

HCPL-4200-000E 光电耦合 20 mA 电流环路接收器

HCPL-4200 为专门面向使用 20 mA 电流环路设备设计的 4 到 20mA 接收器。通常，20mA 电流环路系统发射 20 mA 环路电流 (MARK) 来标志逻辑高电平，同时允许不超过几毫安的环路电流 (SPACE) 来标志逻辑低电平。

由 20 mA 信号环路提供的信号通过光电耦合到逻辑输出可以切断接地环路并带来超高共模抑制能力。通过提供电流环路高逻辑状态和低逻辑状态的保证阀值，带来 LSTTL、TTL 或 CMOS 兼容逻辑接口，并提供保证共模抑制能力。电流环路端的缓冲电路具有 0.8mA 滞后，可以提高对共模和差分模式噪声的抗扰度，缓冲器并提供有考虑 LED 光输出劣化的控制 LED 驱动电流，内部屏蔽可保证 1000V/ms 的共模瞬变抗扰度。

特点

数据输出兼容 TTL、LSTTL 和 CMOS
可在 1,400 米长度连线达到 20kBaud 数据率
保证导通和关断输出电流
LED 带有过电流保护
输入阀值滞后功能
三态输出兼容数据总线
内置屏蔽提供高共模抑制能力
安全规范认证：

UL 认证 - 3750 V rms/1Min
经过 CSA 认证

还提供有 HCPL-4100 光电耦合 20 mA 电路环路发射器
可选方案包括：

300 = 鸥翼型表面贴装方案
500 = 卷带式封装 (1 K min.)
XXXE = 无铅

应用

20 mA隔离电流
环路接收器应用于：
- 电脑外设
- 工业控制设备
- 数据通信设备
监管证书 - Avago的隔离电路法规指南（558 KB，PDF格式）监管证书 - IEC60747-5-5_Regulatory_Certificate_300mil_DIP（907 KB，PDF格式监管证书 - IECENDIN_EN_60747-52_Regulatory_Certificate_DIP8Black_Package的（727 KB，PDF格式）可靠性数据表 - HCPL-4200光电耦合20 mA电流环路接收器（38 KB，PDF格式）
可靠性数据表 - 塑胶光耦合器产品防静电和潮湿敏感度（92 KB，PDF格式）
质量和可靠性
监管证书 - Avago的隔离电路法规指南（558 KB，PDF格式）
监管证书 - IEC60747-5-5_Regulatory_Certificate_300mil_DIP（907 KB，PDF格式）
监管证书 - IECENDIN_EN_60747-52_Regulatory_Certificate_DIP8Black_Package的（727 KB，PDF格式）
可靠性数据表 - HCPL-4200光电耦合20 mA电流环路接收器（38 KB，PDF格式）
可靠性数据表 - 塑胶光耦合器产品防静电和潮湿敏感度（92 KB，PDF格式
停产产品通知
报废公告 - HP981101-01：可供选择的最终产品废弃公告＃001及期权＃002（11 KB，PDF格式）
北京捷美创芯电子科技有限公司是中国最著名最大的电子元器件分销商.捷美创芯创建于2000年,经过近十年的发展,已成为中国最大的IC产品零售服务商。
捷美创芯成立以来秉承“质量第一、信誉第一、效率第一、服务第一、价格合理”的经营理念，联合国际知名半导体生产企业，为国内外企业提供优质供应服务。
欢迎新老客户来电咨询！电话:010-62625640 手机:13810488032 朱女士
