HCPL-4503-000E  产品描述

单通道，高速光电耦合器

这二极管，晶体管光耦使用LED和一个集成光探测器提供输入和输出之间的电气绝缘之间的绝缘层。光电二极管偏压和输出晶体管集电极独立的连接速度提高百倍传统光电晶体管耦合器，减少基极 - 集电极电容。

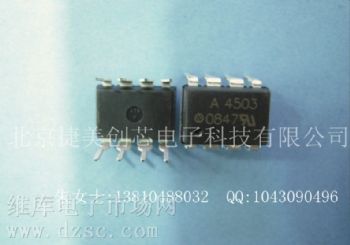

这种单通道光耦合器是一个8-pin DIP封装。
这是类似的HCPL-4502，HCPL-0452，HCNW4502光耦合器，但增加了共模瞬态抗扰度在VCM =1500V的15 kV / ms的最低保证

在电力电子电路的光电隔离技术的需求不断增加。 Avago Technologies（安华高科技）的高性能数字和模拟光耦合器提供了一个广阔的选择以及应用程序特定的设备，包含隔离放大器和功率晶体管驱动程序的功能，特别适合于在各种电机控制和电力电子电路的隔离信号。 Avago Technologies提供除了光电耦合器，光纤发射器
和接收器，和用于工业应用的运动感测组件。四个基本的电机控制系统中的应用，可以使用光学隔离技术是电源开关，电压和电流传感器，和数据通信电路。在某些情况下，有一个位置控制要求，Avago Technologies（安华高科技）光电动作感应设备满足这一需求。本文重点介绍的各种光电耦合器在电机控制和电源转换电路的应用，并简要讨论了这些应用程序推荐的
Avago Technologies（安华高科技）的光电耦合器和隔离放大器的列表。 Avago Technologies（安华高科技）技术的光纤链路和运动感测装置的详细信息，请参阅您的Avago Technologies（安华高科技）光电设计师的目录。
电源开关的隔离
随着安华高科技的光电耦合器技术的高转速和低电流的AlGaAs发光二极管（LED）的，高绝缘包装，高瞬态抑制集成电路（IC），今天的电力电子设计师有很大的灵活性，在设计高性能电路，隔离的高电压从低电压的逻辑电平控制电路的功率晶体管电路。图1示出了如何可以使用光学隔离的三相，脉冲宽度调制（PWM）逆变电源中。在这个例子中，光电耦合器
的功率晶体管的驱动电路，电动机电流检测电路，和高电压的直流电源的感测电路中提供隔离。此外，双方Avago Technologies（安华高科技）可用于光电耦合器和光纤连接到控制器的外部通信线路，
Avago Technologies（安华高科技）的运动传感设备，可用于速度和位置信息。由于电源转换技术的不断完善与更灵活的，高效，higherspeed的开关设备，需要更高的性能的光耦合器。 Avago Technologies（安华高科技）提供了一个全方位的光电耦合器，以满足这些新的电机控制设计的严格要求。例如，与Avago Technologies（安华高科技）的独特的电屏蔽IC技术，HCPL-4503光耦业界最佳的共模抑制（CMR）规格 - 1,500 V的峰值电压15,000 V /μs的，有保障的规范。光电耦合器HCPL-2600和2200系列提供了更大的增益带宽积比HCPL-4503更高的增益和更快的速度。光电耦合器HCPL-3000系列提供了内置的功率集成电路，非常适合直接驱动双极型功率晶体管，达林顿，或门的绝缘栅双极晶体管（IGBT），功率金属氧化物半导体基地场效应晶体管
管（MOSFET）。此外，这些光电耦合器提供了一个宽的范围内的LED的驱动电流，电源电压和输出电压。
的功率逆变器的电气开关电路产生显着的共模电压范围内的干扰。图2a示出了如何Avago Technologies的最高CMR光耦合器，HCPL-4503，可用于驱动一个IGBT。请注意，需要的栅极/基极驱动电路
的HCPL-4503和在IGBT的栅极之间。对于更高的速度运转，HCPL-4504可以代替的HCPL-4503光耦。 HCPL-4504还具有更高的电流传输比和有保障的传播延迟差（TPLH tPHL）规范，在逆变器设计，可帮助设计人员最大限度地减少死的闪光点。传播延迟差（死区时间被定义为在这两个高边和低边功率晶体管在开关转换期间）。规范是有用的，不仅确定多少光电耦合器的开关延迟时间是必要的，以防止直通电流，但也为确定
达到的最佳的最坏情况下的死区时间为一个给定的设计。 （贯通电流发生时，无论在低温和高压侧功率晶体管，同时在开关转换）。
