供应 电流环路发射器HCPL4100-000E 隔离电流环路发射器HCPL4100-000E

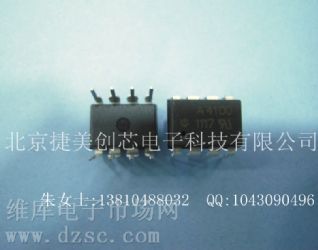

型号：HCPL4100-000E
产家：AVAGO
封装：DIP8
批号：1140+
数量：5000
010-62625640
详细信息返回顶部
- 价格：
电议
HCPL-4100-000E 光电耦合的 20mA 电流环路发射器
HCPL-4100 20mA 隔离电流环路发射器被用在使用 20mA 电流环路的设备中。通常，20mA 电流环路系统发射 20 mA 环路电流 (MARK) 来标志逻辑高电平，同时允许不超过几毫安的环路电流 (SPACE) 来标志逻辑低电平。
从逻辑输入到 20mA 电流环路的信号光电耦合打破接地环路并实现对共模干扰的极高抑制性。
数据输入兼容 LSTTL、TTL，或 CMOS 逻辑门。输入集成电路驱动 GaAsP LED。 LED 发射的光由二次集成电路感应。该集成电路在没有光被发射时允许 20mA 的电流通过和少于 2.7V 的电压降；在光被发射时，允许低于 2mA 的电流通过。发射器输出可耐受 27V 的电压。输入集成电路提供可控制的 LED 驱动电流，并算入任何 LED 光输出衰减。内置屏蔽可保证 1000 V/ms 共模瞬态抑制。
特点
- 20 mA 环路参数保证
- 数据输入兼容 LSTTL、TTL 和 CMOS 逻辑
- 内部屏蔽带来高共模抑制能力
- 在 400 米线路中具有 20 kBaud 数据传输率
- 保证导通和关断输出电流
- 安全认证：
- UL 认证 - 3750 Vrms/min
- CSA认证 - 也提供光电耦合 20mA 电流环路接收器，HCPL-4200
- 可选方案包括：
- 300 = 鸥翼型表面贴装方案
- 500 = 卷带式封装 (1 K min.)
- xxxE = 无铅方案
应用
- 20 mA 隔离电流
- 环路发射器用于：
- 计算机外设
- 工业控制设备
- 数据通信设备 - 监管证书 - Avago的隔离电路法规指南（558 KB）
监管证书 - IEC60747-5-5_Regulatory_Certificate_300mil_DIP（907 KB）
监管证书 - IECENDIN_EN_60747-52_Regulatory_Certificate_DIP8Black_Package的（727 KB）
可靠性数据表 - HCPL-4100光电耦合20 mA电流环路（59 KB） -
