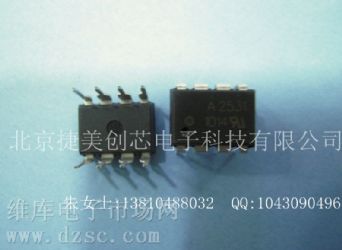

供应 双通道高速光电耦合器HCPL-2531-000E,光耦HCPL-2531-000E,现货HCPL-2531-000E
型号：HCPL-2531-000E
产家：AVAGO
封装：DIP8
批号：1140+
数量：30000
010-62625640
详细信息返回顶部
- 价格：
电议
HCPL-2531-000E 双通道高速光电耦合器
HCPL-2531 双通道光电耦合器包含输入和输出间具有电气绝缘的一对发光二极管和光检测器。
光二极管偏压和输出晶体管集电极的独立连接可以通过降低基极到集电极电容，将速度提高到传统光晶体管耦合器的百倍以上。
产品采用产业 8-pin DIP 封装，适合高速 TTL/TTL 应用，输入 LED 的标准 16mA TTL 吸入电流和 5.6kΩ 上拉电阻可以提供 1 个 TTL 逻辑负载的充足输出电流，顺向电流 IF = 16mA 时最低电流传输比 (CTR, Current Transfer Ratio) 为 19%。
特点
- 高速 1Mb/s
- 兼容 TTL
- 提供 8-pin DIP、SO-8 和 8-pin DIP 鸥翼型表面贴装封装选择
- 高密度封装
- 3MHz 带宽
- 集电极开路输出
- 0°C 到 70°C 工作温度性能保证
- 安全规范认证：
- UL1577 3,750V/1min，5,000V/1min (选择 020)
- CSA - 提供单通道版本 (HCPL-4502/3、HCPL-0452/3)
- 选择包括：
- 020 = UL1577 5,000V/1min
- 300 = 鸥翼型表面贴装
- 500 = 卷带式封装
- xxxE = 无铅
应用
- 长线接收器：>1kV/µs 高共模抑制 (CMR) 能力 和 0.6pF 输入输出电容
- 高速逻辑接地隔离，包括 TTL/TTL、TTL/LTTL、TTL/CMOS、TTL/LSTTL
- 取代脉冲变压器：节省电路板空间并减轻重量
- 模拟信号接地隔离：集成光子检测器带来比光晶体管型式更佳的线性度
- 极性感应
- 隔离模拟放大器：双通道封装增强热跟踪
- 数据表 - HCPL-2530，HCPL-2531，HCPL-0530，HCPL-0531，双通道，高速光电耦合器（154 KB，PDF格式）
选项数据表 - 5000 V rms的1分钟的要求（85 KB，PDF格式）选件020光耦股权 - 选项数据表 - 选项060 IEC EN标准DIN EN6074752塑料光耦合器的股权（49 KB，PDF格式）
选项数据表 - 选件300，光耦合器鸥翼表面贴装股权（99 KB，PDF格式） - 选项数据表 - 选项500 - 磁带和卷轴包装光耦合器股权（93 KB，PDF格式）
