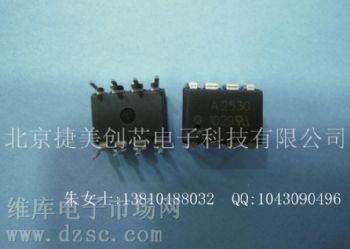

供应 双通道高速光电耦合器A2530-000E 1MBD晶体管输出光电耦合器A2530-000E,A2530-500E
型号：A2530-000E
产家：AVAGO
封装：DIP8
批号：1140+
数量：15000
010-62625640
详细信息返回顶部
- 价格：
电议
A2530-000E 双通道高速光电耦合器
HCPL-2530 双通道光电耦合器包含输入和输出间具有电气绝缘的一对发光二极管和光检测器。
光二极管偏压和输出晶体管集电极的独立接线可以通过降低基极到集电极电容将速度提高到传统光晶体管耦合器的百倍以上。
产品采用产业标准 8-pin DIP 封装，适合 TTL/CMOS、TTL/LSTTL 或广带宽模拟应用，顺向电流 IF = 16mA 时最低电流传输比 (CTR, Current Transfer Ratio) 为 7%。
特点
- 高速：1Mb/s
- TTL 电平兼容
- 提供 8-pin DIP、SO-8 和 8-pin DIP 鸥翼型表面贴装（选配设备 020）封装选择
- 高密度封装
- 3MHz 带宽
- 集电极开路输出
- 0°C 到 70°C 工作温度内保证性能
- 安全规范认证：
经过 UL 认证- 根据 UL1577，3750 V rms/1min (选配设备 020，5000 V rms/1min）
经过 CSA 认证
- 提供单通道版本 (HCPL-4502/3、HCPL-0452/3)
- 可选方案包括：
020 = UL 5,000V/1min
300 = 鸥翼型表面贴装
500 = 卷带式封装
xxxE = 无铅
应用
- 长线接收器：高共模抑制能力 (>1000 V/ms) 和低输入输出电容 (0.6pF)
- 高速逻辑接地隔离：TTL/TTL、TTL/LTTL、TTL/CMOS、TTL/LSTTL
- 取代脉冲变压器：节省电路板空间并减轻重量
- 模拟信号接地隔离：集成光子检测器带来比光晶体管型式更佳的线性度
- 极性感应
- 隔离模拟放大器：双通道封装增强热跟踪
- 白皮书 - 透过计算光电耦合器大全 - 宜配网的LED寿命预测产品可靠性（466 MB，PDF格式）
- 白皮书 - 使用Avago的光电耦合器架构安全稳固的工业系统（572 MB，PDF）
- 白皮书 - 工业通信应用光电耦合器（295 KB文件，PDF格式）
