供应 20MBD高CMR逻辑门光电耦合器HCPL-2400-000E,原装正品HCPL-2400-000E,安捷伦HCPL-2400-000E

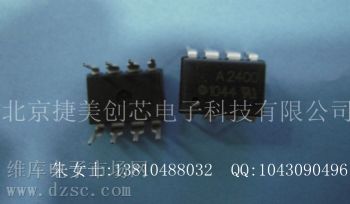

型号：HCPL-2400-000E
产家：AVAGO
封装：DIP8
批号：1140+
数量：3000
010-62625640
详细信息返回顶部
- 价格：
电议
HCPL-2400-000E 20MBd 高 CMR 逻辑门光电耦合器
HCPL-2400 高速光电耦合器结合 820nm AlGaAs 发光二极管和高速光检测器，这个组合带来极高数据率和低输入电流，三态输出可以节省上拉电阻需求并直接推动数据总线。
这款检测器拥有内置施密特触发电路的光接收输入级提供逻辑兼容波形，免除额外波形整型需求，滞后提供差分模式抗噪能力并将输出信号跳动的可能降到最低。
电气和开关特性可以在 0°C 到 70°C 的温度范围得到保证，这款光电耦合器兼容 TTL、STTL、LSTTL 和 HCMOS 逻辑系列，典型数据率为 40MBd。
特点
- 高速：典型数据率 40MBd
- VCM = 300V 时 10kV/µs 高共模抑制 (CMR) 能力
- 工作温度范围交流性能保证
- 高速 AlGaAs 发光器
- 兼容 TTL、STTL、LSTTL 和 HCMOS 逻辑系列
- 图腾柱和三态输出，不需上拉电阻
- 安全规范认证：
- UL1577 3,750Vrms/1min
- CSA
- IEC/EN/DIN EN 60747-5-2 VIORM = 630Vpeak - 选择包括：
- 060 = IEC/EN/DIN EN 60747-5-2
- 300 = 鸥翼型表面贴装
- 500 = 卷带式封装
- xxxE = 无铅
应用
- 高速逻辑系统隔离
- 电脑外设接口
- 开关电源
- 隔离总线驱动 (网络应用)
- 消除接地环路
- 高速磁盘驱动输出入
- 模数和数模转换数字隔离
- 取代脉冲变压器
- 产品技术资料及技术规格
数据表 - HCPL-2400 HCPL-2430 - 20 MBd的高CMR逻辑门光耦合器（359 KB，PDF格式）
选项数据表 - 5000 V rms的1分钟的要求（85 KB，PDF格式）选件020光耦股权
选项数据表 - 选项060 IEC EN标准DIN EN6074752塑料光耦合器的股权（49 KB，PDF格式）
