供应极高CMR宽VCC逻辑门光电耦合器HCPL2232-000E,原装正品HCPL2232-000E,现货HCPL2232-000E

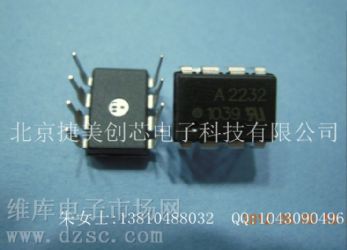

型号：HCPL2232-000E
产家：AVAGO
封装：DIP8
批号：1140+
数量：12000
010-62625640
详细信息返回顶部
- 价格：
电议
HCPL2232-000E 极高 CMR 宽 Vcc 逻辑门光电耦合器
HCPL-2232 双通道光电耦合器是一款光电耦合逻辑门器件，内含 GaAsP LED，检测器拥有图腾柱输出和内置施密特触发器的光学接收器输入，提供逻辑兼容波形，免除额外波形整型电路的需求。
HCPL-2232 卓越的内置屏蔽可以在 VCM = 1,000V 时确保 10kV/µs 共模抑制 (CMR) 能力。
HCPL-2232 的电气和开关特性可以在 -40°C 到 85°C 的温度范围得到保证，Vcc 电源为 4.5V 到 20V，低顺向电流 IF 和宽 Vcc 电源范围兼容 TTL、LSTTL 和 CMOS 逻辑，带来和其他高速光电耦合器相比更低的功耗，逻辑信号传播延迟为 150ns。
特点
- VCM = 1,000V 时 10kV/µs 共模抑制 (CMR) 能力
- 4.5V 到 20V 宽 Vcc 范围
- 工作温度范围保证 300ns 传播延迟
- 5Mbd 典型信号率
- 1.6mA 到 1.8mA 低输入电流
- 滞后功能
- 图腾柱输出，不需上拉电阻
- 提供 8-pin DIP、SOIC-8 和 宽体封装选择
- -40°C 到 85°C 工作温度范围性能保证
- 滞后功能
- 安全规范认证：
- UL1577 3,750Vrms/1min
- CSA - 选择包括：
- 300 = 鸥翼型表面贴装
- 500 = 卷带式封装
- xxxE = 无铅
应用
- 高速逻辑系统隔离
- 电脑外设接口
- 微处理系统接口
- 消除接地环路
- 取代脉冲变压器
- 高速长线接收器
- 电源控制系统
- 质量和可靠性
- 监管证书 - Avago的隔离电路法规指南（558 KB，PDF格式）
- 监管 - 监管证书的证书 - IECENDIN EN60747-5-2监管证书DIP8Dual黑色包装（387 KB，PDF格式）
- 可靠性数据表 - HCPL-220X/221X/223X逻辑门光耦合器（60 KB，PDF格式）
- 设计参考指南
设计指南 - 光耦设计师的“指南”（577 KB，PDF格式）
常见问题 - 安华高科技塑料隔离产品 - 常见问题（46 KB，PDF格式）
停产产品通知
报废公告 - HP981101-01：可供选择的最终产品废弃公告＃001及期权＃002（11 KB，PDF格式）
