ADNS-3060 产品描述

高性能光学鼠标传感器

Avago ADNS-3060 是一种高性能光学鼠标传感器，可在鼠标应用中实现最精确的导航。这款传感器为计算机点选设备提供非机械式追踪引擎。

该产品以光学导航技术为测量位置变化的依据，可通过光信号每秒捕捉连续的表面图像多达 6400 帧，并对图像的改变进行数学运算以便确定运动的方向和幅度，分辨率高达 800 cpi（每英寸点数），跟踪速度高达 40 ips（每秒英寸），加速度为 15G，从而为用户提升了精密度和顺畅度。

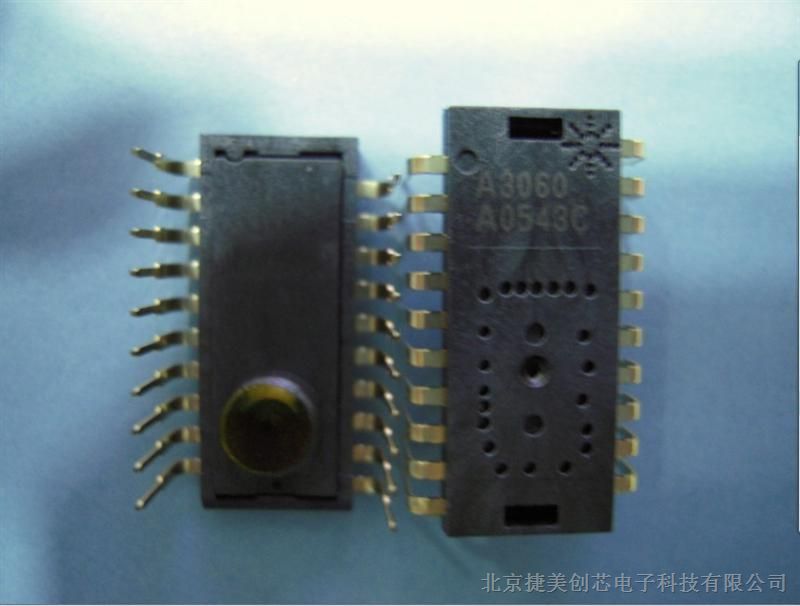

Avago 提供整套光学鼠标跟踪引擎套件（零件号 ADNK-3061）的样品。基于互补金属氧化物半导体 (CMOS) 工艺的传感器采用 20 pin 交错双列直插式封装 (DIP) 结构，专为 ADNS -2220（LED 装配夹）和 HLMP-ED80（639nm LED 照明光源）及 ADNS-2120（透镜）配套设计。
这种光学鼠标传感器凭借高性能的特点，适合游戏和办公环境中的鼠标应用。此外，几乎还可以在所有介质表面上进行导航。

特点

• 进行 40 ips 的高速运动检测，加速度为 15G
• 大大提高光学导航技术的新架构
• 可将帧速率调至 6400 帧/秒以上
• SmartSpeed 自动调节型帧速率，支持最佳性能
• 用于高速数据传输的串行端口突发模式
• 分辨率可调至 400 或 800 cpi
• 3.3V 单电源供电
• 专用于高效通信系统的四线串行端口
• 通过芯片选择、省电模式、复位引脚功能以提高速度
