供应ADUM1301ARWZ数据手册, ADUM1301ARWZ芯片手册, ADUM1301ARWZ电路, ADUM1301ARWZ概率分布函数

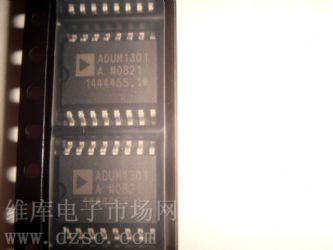

型号：ADUM1301ARWZ
产家：ADI
封装：SOP16
批号：1140+
数量：5000
010-62625640
详细信息返回顶部
- 价格：
电议
ADUM1301ARWZ 产品描述
ADuM130x是3通道数字隔离器基于ADI公司的iCoupler®技术。结合高速CMOS和单片变压器技术，这些隔离元件组件提供出色的性能特点，优于如光耦器件的替代品。
避免使用LED和光电二极管，iCoupler器件的消除通常与光耦合器相关的设计困难。典型的光耦的电流传输比不确定，非线性传递函数以及温度和使用寿命的影响，关切被淘汰，与简单的iCoupler数字接口和性能稳定的特点。需要外部驱动器和其他分立与这些iCoupler产品被淘汰。此外，iCoupler器件消耗光耦合器功率在信号数据速率的十分之一到六分之一。
ADuM130x隔离器提供多种通道配置和数据传输速率（见订购指南）三个独立的隔离通道。这两种模式操作上，无论是范围从2.7 V至5.5 V的电源电压，提供低电压系统的兼容性，以及能够跨越隔离屏障的电压转换功能。此外，的ADuM130x提供低脉宽失真（<2的CRW级NS）和严格的通道至通道匹配（<2的CRW级NS）。 ADuM130x隔离器的不像其他光耦替代品，具有专利的刷新功能，以确保在输入逻辑转换的情况下，和在power-up/power-down条件直流的正确性。
ADUM1301ARWZ 产品特点
低功耗操作
5 V工作电压
每通道最大1.2毫安@ 0 Mbps到2 Mbps的
3.5毫安每通道最大为10 Mbps
每通道最大32毫安，90 Mbps的
3 V操作
每通道最大0.8毫安@ 0 Mbps到2 Mbps的
2.2毫安每通道最大为10 Mbps
每通道最大20毫安，90 Mbps的
双向通信
为3 V / 5 V电平转换
高操作温度：105℃
高数据速率：DC至90 Mbps的码（NRZ）
精确定时的特点
2 ns的最大脉宽失真
2 ns的最大通道至通道匹配
高共模瞬态抑制：> 25千伏/μs
输出使能功能
宽体16引脚SOIC封装，无铅型号
安全和法规认证
UL认可：2500 V rms的1分钟根据UL 1577
CSA元件验收通知＃5A
符合VDE标准证书
符合DIN EN 60747-5-2（VDE 0884第2部分）：2003-01
符合DIN EN 60950（VDE 0805）：2001-12 EN 60950:2000
VIORM = 560 V峰值
ADUM1301ARWZ 产品应用
通用多通道隔离
SPI®接口/数据转换器隔离
RS-232/RS-422/RS-485收发器
工业现场总线隔离
