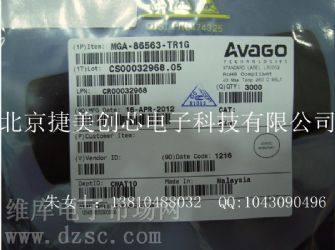

MGA-86563-TR1G  产品描述

5V 低噪声放大器，20dB 高增益，0.5-6GHz，SOT363(SC-70)

MGA-86 是一款具有高增益低噪声的 5V 器件，采用微型 SOT-363 封装以及 70 mil 陶瓷封装，专为 5V 低噪声放大器应用所设计。在 2GHz 偏压： 5V, 16mA；增益 = 20dB；NF = 2dB；P1dB = 6dBm；IP3i = -4dB。



MGA - 8xxxx系列
的IAM-91563的GaAs MMIC器件
可靠性数据表
描述
本数据表中引用的设备使用
Avago Technologies（安华高科技）假晶高电子
迁移率晶体管（PHEMPT）的过程。
寿命试验
已取得以下的累积测试结果
从工艺和产品的安华高科技
资格，显示器，可靠性和工程评估测试。
故障率预测
点MTTF是简单的设备总小时数除以失败。然而，在没有观察故障的情况下，平均无故障时间点下计算
假设一个单位失败。假设的分布是指数，通常用于描述随机生活失败。散客被定义为在时间的故障，具体故障或每十亿小时。关系
之间的MTTF和散客如下：
适合= 109 /平均无故障时间。
故障率将取决于设备的通道温度。估计生活在不同温度下
用1.4 eV的活化能（由实验确定）Arrhenius模型计算。
表1。寿命试验
显示性能
应力测试单位总数的单位
测试名称条件的设备小时。测试失败
高温TCH = 150°C间382000 382 0
工作寿命
人体模型0级ESD阈值电压水平相当于<250V，1A级电压等级250V和500V之间。 1B类之间的电压等级500V和1000V，1C类是电压等级1000V和2000V之间。 2级电压等级为2000V和4000V之间。 3A级电压等级4000V和8000V之间。电压等级为3B级> 8000V。
潮湿敏感度等级：1级
注：每JESD22-A113-A级1预处理对所有样品进行可靠性试验之前。
燃烧测试（MIL-STD-202方法111）：
根据材料分类94-V0会见针每UL D类（的烈焰红唇时间<3秒）。燃烧试验。
表2。估计各种渠道气温：
点估计的90％置信估计
通道温度平均无故障时间散客的MTTF散客
汉方（℃）（小时）（小时）
150 3.82×105 2600 1.66×105 6000
125 4.25×106 235 1.84×106 543
100 6.53×107 15 2.83×107 35
75 1.48×109 <1 6.44 x 108 2
表3。环境试验
符合MIL-STD-883单位单位
测试名称参考测试条件测试失败
热休克M1011 -65℃至150℃，停留10分钟，200次306 0
反应釜惠普GSS12-109 121°C时，15 PSIG中，96小时152 0
85°C/85％RH M1004 85°C/85％相对湿度的偏见，1000小时64 0
焊锡热MIL - STD-750 260°C时，10秒。住17 0
M2031
可焊性M2003 8小时蒸汽老化，245℃，持续5秒。住22 0
终端强度M20048盎司拉/针22 0
爆米花惠普GSS24小时烤125°C间，168小时17 0
85°C/85％RH，IR-R的
的eFlow
表4。静电放电（ESD）测试结果
ESD测试参考：
人体模型EIA/JESD22-A114-B 0级
ð
o不超过100伏
