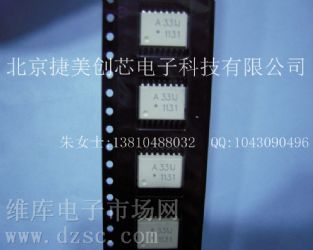

A331J-500E  产品描述

1.5安培输出电流IGBT栅极驱动器，集成（VCE）去饱和检测，故障状态反馈和主动米勒钳位光耦

ACPL-331J光耦是一种先进的1.5 A的输出电流，易于使用，智能栅极驱动器，这使得IGBT的VCE的故障保护紧凑，经济实惠，易于实施。如VCE的综合检测，欠压锁定（UVLO）“软”IGBT关断，隔离集电极开路故障反馈和主动米勒钳位功能提供了最大的设计灵活性和电路保护。

而ACPL-331J包含LED的砷化镓。 LED的光耦合到集成电路与功率输出级。非常适合用于动力电机控制逆变器应用中使用IGBT和MOSFET的ACPL-331J。这些光耦合器提供电压和电流，​​使它们非常适合直接驱动与评级的IGBT高达1200 V和100 A.对于评级较高的IGBT，ACPL-331J可以用来驱动IGBT栅极驱动分立功率级。而ACPL-331J有一个VIORM=1230 V峰值的绝缘电压。


特点
根据电压锁定保护与迟滞（UVLO）
饱和度检测
米勒钳位
开路集电极隔离故障反馈
“软”IGBT关断
IGBT导通的下一个周期的故障复位
可在SO-16封装
安全认证：
- 符合IEC / EN/ DIN - EN60747-5-2批准待VIORM=1230VPEAK
- UL认证申请，5000 VRMS的1分钟，
- CSA认证，以待
可用的选项是：
500 =带和卷轴包装选项
XXXE=无铅期权
应用
隔离式IGBT /功率MOSFET栅极驱动器
交流和无刷直流电动机驱动器
工业逆变器和不间断电源（UPS）
