供应ACSL-6400-06TE数据手册,ACSL-6400-06TE芯片手册, ACSL-6400-06TE电路, ACSL-6400-06TE概率分布函数

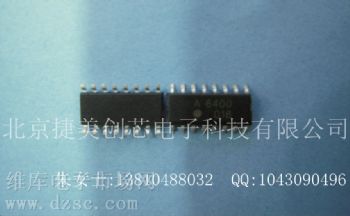

型号：ACSL-6400-06TE
产家：AVAGO
封装：SOP16
批号：1152+
数量：5000
010-62625640
详细信息返回顶部
- 价格：
电议,0,0,0,0
ACSL-6400-06TE 产品描述
多通道双向 15MBd（典型值）数字逻辑栅极光电耦合器
ACSL-6xx0 是多通道双向高速逻辑栅极光电耦合器。通过专利工艺技术集成多个光电耦合器。这些器件通过紧凑的表面贴装实现全双工双向隔离数据传输以及通信功能。适于 15MBd 工作速度和宽电源电压范围。
高通道密度使得这些产品非常适合应用在隔离数据转换器件、并行总线和外设接口。
它们按 8 引脚和 16 引脚窄体封装，特定工作温度范围是 -40oC 至 100oC。
ACSL-6400-06TE详细参数
| 制造商 | Avago | |
| 产品种类 | 高速光耦合器 | |
| 配置 | 4 Channel | |
| 最大波特率 | 15 MBps | |
| 最大正向二极管电压 | 1.8 V | |
| 最大反向二极管电压 | 5 V | |
| 最大功率耗散 | 40 mW | |
| 最大工作温度 | + 100 C | |
| 最小工作温度 | - 40 C | |
| 封装 | SOIC-16 Narrow | |
| 包装 | Tube | |
| 绝缘电压 | 2500 Vrms | |
| 最大连续输出电流 | 50 mA | |
| 最大下降时间 | 12 ns | |
| 最大正向二极管电流 | 15 mA | |
| 最小正向二极管电压 | 1.25 V | |
| 最大上升时间 | 35 ns | |
| 输出设备 | Logic Gate Photo IC | |
| 描述 | 高速光耦合器 3.0V - 5.5V 15MBd |
高性能的混和信号和数字信号处理的IC,它的产品分为放大器和比较器、数模/模数转换器、嵌入式处理与DSP、模拟微控制器、RF和IF器件、电源和散热管理、音频和视频产品、宽带产品、接口器件、基准源、开关和多路复用器、无线产品。
ACSL-6400-06TE价格说明
- (1)本产品(ACSL-6400-06TE)价格数量而定,以上价格为原厂或国际代理商所提供参考价格,零售价格以分段标价方式,批量价格根据时价及用户性质而定，即时价格请咨询客服，以时价为标准。
- (2)本产品价格不含运费,但若您采购的产品总额达RMB5,000 以上,运费可以另行协商。
- (3)产品价格均为不含税价格,如果需要提供发票请加上相应税率。
特点
- 提供二、三和四通道配置
- 双向
- 3V 至 5.5V 的宽范围电源电压
- 高速：典型值 15MBd，最低值 10MBd
- VCM = 1000V 时最低 10 kV/μs 共模抑制 (CMR) 能力
- LSTTL/TTL 电平兼容
-
安全规范认证（申请中）
- 2500 Vrms/1 min per UL 1577
- CSA Component Acceptance
- IEC/EN/DIN EN 60747-5-2 - 16 引脚四通道窄体 SOIC 封装
- -40°C 到 100°C 工作温度范围
-
选择包括:
- 00T = SO-16 封装
-5 xT = 卷带式封装
- 06T = IEC/EN/DIN EN 60747-5-2，Viorm = 560V peak 方案
- xxxE = 无铅方案
应用
- 全双工通信
- 隔离长线接收器
- 电脑外设接口
- 微处理系统接口
- 模数和数模转换数字隔离
- 切换开关电源
- 仪器输入/输出隔离
- 消除接地环路
- 取代脉冲变压器
-
产品技术资料及技术规格
数据表 - 的ACSL-6xx0，多通道和双向15 MBd的数字逻辑门光电耦合器（473 KB，PDF格式）
选项数据表 - 选项500 - 磁带和卷轴包装光耦合器股权（93 KB，PDF格式）
选项数据表 - 送货光耦合器管尺寸（塑料/固态继电器）（141 KB，PDF格式）
选型指南 - Avago Technologies（安华高科技）的光隔离和光学传感器产品选型目录（9811 KB，PDF格式）
选型指南 - 光隔离产品Filo选择指南（1288 KB，PDF格式）
白皮书 - 的ACSL-6xx0堆栈式的LED带来高度集成的光电耦合器产品（100 KB，PDF格式）
白皮书 - 使用Avago的光电耦合器架构安全稳固的工业系统（572 MB，PDF）
白皮书 - 工业通信应用光电耦合器（295 KB文件，PDF格 - 北京捷美创芯电子科技有限公司是中国最著名最大的电子元器件分销商.捷美创芯创建于2000年,经过近十年的发展,已成为中国最大的IC产品零售服务商。
