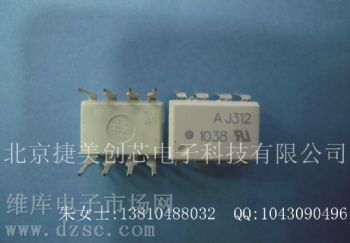

HCPL-J312-500E  产品描述

2.0A 输出电流 IGBT 门驱动光电耦合器

HCPL-J312 门驱动光电耦合器内含 AlGaAs LED，通过光学耦合到带有功率级输出的集成电路，这些宽工作温度光电耦合器非常适合用来宽工作温度驱动电机控制变频应用中的功率 IGBT 和 MOSFET。

输出级的高工作电压范围提供了门控器件所需的驱动电压，这些光电耦合器提供的电压和电流非常适合用来直接推动规格达到 1,200V/100A 的 IGBT，HCPL-J312 拥有 VDE 0844 中 V_IORM = 891Vpeak 的最高绝缘电压。

开关规格（AC）
在推荐的工作条件，除非另有规定。
参数符号最小值典型值。最大。单位测试条件图。注意
传播延迟时间
高输出电平
TPLH0.1 0.20.7兪小号RG =47兑，
CG =3 NF，
F = 10千赫，
占空比= 50％，
IF =8毫安，
VCC= 30 V
10,11，
12,13，
14
传播延迟时间
低输出电平
tPHL0.1 0.30.7兪的14,17
传播延迟
之间的任何差异
两个声部或通道
一PDD-0.5 0.5兪的10
上升时间TR50纳秒的
下降时间TF50纳秒的
输出高电平通用
模瞬态抗扰度
| CMH |25 35千伏/兪S TA= 25亱Ç，
VCM =1.5千伏
18 11，
12
输出低电平通用
模瞬态抗扰度



特点

• 2.0A 最小输出电流
• V_CM = 1,500V时 15kV/μs 高共模抑制 (CMR) 能力
• 最高 0.5V 低电平输出电压 V_OL
• 不需负向门驱动
• Icc = 5mA 最大耗电流
• 带滞后欠压锁定保护 (UVLO)
• 15V 到 30V 宽工作 Vcc 范围
• 500ns 最高开关速度
• ±0.35µs 最大器间或通道延迟差
• -40°C 到 100°C 工业温度范围
• 安全规范认证：
  - UL 3,750V/1min
  - CSA
  - IEC/EN/DIN EN 60747-5-2 V_IORM = 891Vpeak
• 选择包括：
  - 300 = 鸥翼型表面贴装
  - 500 = 卷带式封装
  - xxxE = 无铅

应用

• 隔离 IGBT/MOSFET 门驱动
• 交流和直接电机驱动
• 工业变频器
• SMPS 开关电源
