供应HCPL-J312-000E数据手册,HCPL-J312-000E芯片手册, HCPL-J312-000E电路, HCPL-J312-000E概率分布函数

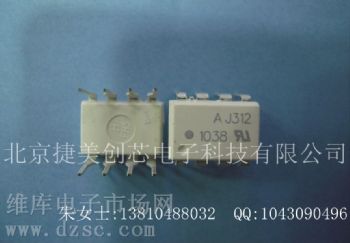

型号：HCPL-J312-000E
产家：AVAGO
封装：DIP8
批号：1140+
数量：4000
010-62625640
详细信息返回顶部
- 价格：
电议,0,0,0,0
HCPL-J312-000E 产品描述
2.0A 输出电流 IGBT 门驱动光电耦合器
HCPL-J312 门驱动光电耦合器内含 AlGaAs LED，通过光学耦合到带有功率级输出的集成电路，这些宽工作温度光电耦合器非常适合用来宽工作温度驱动电机控制变频应用中的功率 IGBT 和 MOSFET。
输出级的高工作电压范围提供了门控器件所需的驱动电压，这些光电耦合器提供的电压和电流非常适合用来直接推动规格达到 1,200V/100A 的 IGBT，HCPL-J312 拥有 VDE 0844 中 VIORM = 891Vpeak 的最高绝缘电压。
电气规范（DC）
在推荐的工作条件，除非另有规定。
参数符号最小值典型值。最大。单位测试条件图。注意
高电平输出电流IOH0.2 VO = VCC-42 5
0.4 0.5武= VCC-103 2
低电平输出电流IOL的VO = VEE2.5 0.20.4 55
0.4 0.5 VO = VEE+10 62
高电平输出电压VOH VCC-4 VCC-1.8 V IO= -100毫安的1678910
低电平输出电压VOL0.4 V IO =100毫安时4
高级电源电流ICCH0.7毫安IO = 0毫安，8月15日
低电平电源电流ICCL1.23毫安IO =0毫安
阈值输入电流
由低到高
IFLH5毫安IO= 0毫安时，VO> 5 V9,15
阈值电压
高至低
VFHL0.8 V
输入正向电压VF1.2 1.51.8 V IF= 10 mA时的16
温度系数
输入正向电压
VF / TA-1.2的毫伏/亱Ç
输入反向击穿
电压
BVR10 V IR =100兪一个
70 PF的输入电容CIN F = 1兆赫，
VF= 0 V
-
特点
- 2.0A 最小输出电流
- VCM = 1,500V时 15kV/μs 高共模抑制 (CMR) 能力
- 最高 0.5V 低电平输出电压 VOL
- 不需负向门驱动
- Icc = 5mA 最大耗电流
- 带滞后欠压锁定保护 (UVLO)
- 15V 到 30V 宽工作 Vcc 范围
- 500ns 最高开关速度
- ±0.35µs 最大器间或通道延迟差
- -40°C 到 100°C 工业温度范围
-
安全规范认证：
- UL 3,750V/1min
- CSA
- IEC/EN/DIN EN 60747-5-2 VIORM = 891Vpeak -
选择包括：
- 300 = 鸥翼型表面贴装
- 500 = 卷带式封装
- xxxE = 无铅
- 隔离 IGBT/MOSFET 门驱动
- 交流和直接电机驱动
- 工业变频器
- SMPS 开关电源
