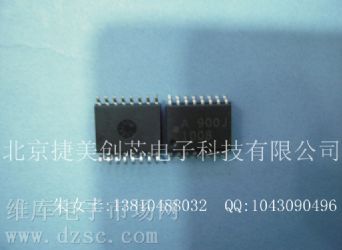

HCPL-900J-000E  产品描述

高速数字隔离器

四通道 HCPL-09xx CMOS 数字隔离器拥有高速性能和卓越的瞬态抑制能力。

对称磁耦合屏障为这些器件带来 2ns 的典型脉冲宽度失真、4ns 的典型传播延迟差异和 100MBaud 的数据率，使它们成为业内速度最快的数字隔离器。

这款四通道数字隔离器的配置为其中一个通道和另外三个个反方向 (HCPL-902J/092J)。高通道密度使得它们非常适合用来隔离数据转换器件、平行总线和外设接口。

器件提供有 8-pin PDIP、8-pin 鸥翼型、8-pin SOIC 封装以及 16-pin SOIC 窄体和宽体封装选择，可以在 -40°C 到 100°C 的温度范围下工作。注意：使用器件进行组装时必须遵守正确的静态保护程序避免受到 ESD 破坏或造成劣化。



特点

• 3.3V 和 5V CMOS 电平兼容
• 3ns 最大脉宽失真
• 6ns 最高传播延迟差异
• 15ns 最高传播延迟
• 100MBd 高速
• 15kV/μs 共模抑制 (CMR) 能力
• 2,500Vrms 隔离
• 取得 UL1577 和 IEC 61010-1 认证
• 选择包括：
  - XXXE = 无铅

应用

• 数字现场总线隔离
• 多路复用数据传输
• 电脑外设接口
• 高速数字系统
• 隔离数据接口
• 逻辑电平转换
