供应HCPL-7840-000E数据手册,HCPL-7840-000E芯片手册, HCPL-7840-000E电路, HCPL-7840-000E概率分布函数

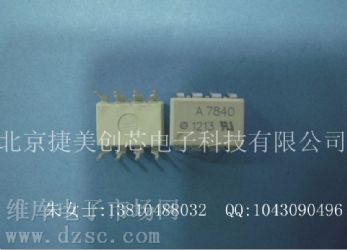

型号：HCPL-7840-000E
产家：AVAGO
封装：DIP8
批号：1220+
数量：15000
010-62625640
详细信息返回顶部
- 价格：
电议,0,0,0,0
HCPL-7840-000E 产品描述
隔离放大器
HCPL-7840隔离放大器系列的设计
电子马达驱动器的电流检测。在一个典型的
实施，电机电流通过一个外部的流
感测电阻器和所得到的模拟电压降
HCPL-7840。一个diff erential输出电压的产生
的另一侧的HCPL-7840光隔离屏障。
此差异erential输出电压正比于
电机电流和可以被转换为一个单端
所示，通过使用一个运算放大器的信号在推荐
应用电路。由于共模电压摆幅
几百伏在数十纳秒
常见于现代开关逆变器电机驱动器，
HCPL-7840被设计为忽略很高的共模
短暂的压摆率（至少10千伏/小号）。
HCPL-7840隔离的高CMR能力
扩增ER提供所需要的精度和稳定性
准确地监测电机电流，高噪音电机
控制环境，提供更平滑的控制
（少“的转矩脉动〃）在不同类型的电机控制
应用程序。
的产品，也可用于一般的模拟信号
隔离应用要求精度高，稳定性，
同样严重的噪声条件下的线性。为
一般应用中，我们建议HCPL-7840（增益
公差∮5％）。 HCPL-7840采用Σ-Δ
（ - ）模拟 - 数字转换器技术，斩波器
稳定的放大器，和一个的完全差异erential电路拓扑
采用Avago的0.8米CMOS IC工艺。
总之，这些功能提供无与伦比的isolationmode的
噪声抑制，以及优异的关断和增益
随着时间的推移和温度的精度和稳定性。这
性能，在一个紧凑的，自动导入交付，
行业标准的8引脚DIP封装，能够满足全球
监管安全标准。
- VCM = 1000V 时达到 15kV/μs 共模抑制能力
- 紧凑可自动插入标准 8-pin DIP 封装
- 0.00025 V/V/°C 增益温度漂移
- 0.3mV 输入失调电压
- 100kHz 带宽
- 0.004% 非线性度
- 全球安全规范认证：UL 1577 (3750 Vrms/min)和 CSA（申请中），IEC/EN/DIN EN 60747-5-2（仅适于 060）
- 先进的 Sigma-Delta (Σ-Δ) 模数转换技术
- 全差分电路拓朴设计
- 0.8 毫米 CMOS 芯片技术
- 可选方案包括：
060 = IEC/EN/DIN EN 60747-5-2 可选
500 = 卷带式封装方案，最低 1K 订购量
- 电机相位和轨道电流感应
- 变频器电流感应
- 开关电源信号隔离
- 通用电流感应和监测
- 通用模拟信号隔离
