供应HCPL-7800-000E数据手册,HCPL-7800-000E芯片手册, HCPL-7800-000E电路, HCPL-7800-000E概率分布函数

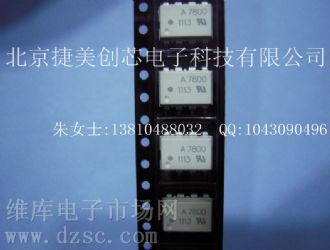

型号：HCPL-7800-000E
产家：AVAGO
封装：DIP8
批号：1213+
数量：15000
010-62625640
详细信息返回顶部
- 价格：
电议
HCPL-7800-000E 产品描述
隔离放大器
设计的HCPL-7800隔离放大器系列感应电子马达驱动器的电流。在典型的汽车和工业应用中，电机电流通过一个外部电阻器和所产生的模拟电压降的流量检测HCPL-7800。 Avago的光耦合器和光电子技术的HCPL-7800隔离放大器系列的基础上。
差分输出电压是建立在对方的HCPL-7800光电隔离屏障。差分输出电压成正比，电机电流，并可以通过使用一个运算放大器，一个单端信号转换。由于在几十纳秒几百伏共模电压摆幅在现代开关逆变器电机驱动，HCPL-7800的设计忽略很高的共模瞬变摆率（至少10千伏/ MS）。
高CMR的HCPL-7800隔离放大器能力提供所需的精度和稳定性，准确地监测电机目前在高噪音的电机控制环境，提供平滑控制各类电机控制应用（少“的转矩脉动”）。
该产品也可用于一般的模拟信号隔离同样严重的噪声条件下，要求精度高，稳定性和线性应用。对于一般的应用程序，我们建议HCPL-7800（增益/ - 3％的公差）。 HCPL-7800采用Σ-Δ（SD）模拟 - 数字转换器技术，斩波稳定放大器，全差分电路拓扑。
总之，这些功能提供了无与伦比的隔离模式噪声抑制，以及出色的偏移和增益随着时间的推移和温度的精度和稳定性。这表现在结构紧凑，自动插入，行业标准的8引脚DIP封装，以满足全球监管安全标准交付。 （一鸥翼表面贴装选项＃300也可）。
特点
15千伏/我们在VCM =1000 V的共模抑制
结构紧凑，自动插入标准的8-pin DIP封装
0.00025，V / V/°C增益漂移随温度的变化
0.3 mV输入失调电压
100 kHz带宽
0.004％非线性
全球安全认证：
UL1577（3750 Vrms的/ 1分钟），CSA和IEC / EN/ DIN EN 60747-5-2
先进的Σ-Δ（SD）的A / D转换技术
全差分电路拓扑
可用的选项是：
300 =表面贴装股权
500 =带和卷轴包装选项
应用
电机缺相和铁的电流传感
逆变器电流检测
开关电源信号隔离
通用电流检测和监测
通用模拟信号隔离
