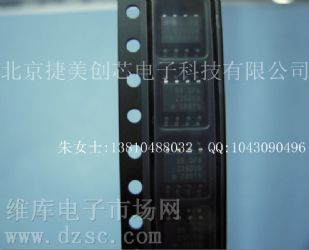

供应OPA2350UA数据手册,OPA2350UA芯片手册,OPA2350UA/2K5电路,OPA2350UA/2K5概率分布函数

OPA2350UA/2K5  产品描述

高速，单电源，轨到轨运算放大器MicroAmplifier™系列

应用
L细胞电话PA控制回路
升驱动A / D转换
l视频处理
l数据采集
u行程控制
L音频处理
升通讯
升有源滤波器
升试验设备
OPA350系列的轨到轨CMOS运算放大器
低电压，单电源供电进行了优化。
轨到轨输入/输出，低噪声（5nV/ÖHz）
和高速运行（38MHz，22V/ms）使其
驾驶抽样模拟 - 数字转换器的理想选择。
他们也非常适合手机PA控制
循环和视频处理（75W的驱动能力）
以及音频和通用应用。单一的，
双和四路版本具有相同的规格
最大的设计灵活性。
OPA350系列的工作在单电源低至
2.5V与输入共模电压范围
低于地面以上的300mV的延伸为300mV
正电源。输出电压摆幅小于10mV
与10KW负载的电源轨。双核和四
设计采用完全独立的电路为最低
从交互串扰和自由。
单（OPA350）和双（OPA2350）来
采用微型MSOP-8表面贴装，SO-8表面
贴装，8引脚DIP封装。四（OPA4350）
包是节省空间的SSOP-16表面贴装
SO-14表面贴装。所有指定
-40°C至+85°C和从-55°C至+125°C。

OPA350
OPA2350
OPA4350
特点
升轨到轨输入
升轨到轨输出（小于10mV）
升宽带：38MHz
l高转换率：22V/ms
l低噪声：5nV/ÖHz
l低总谐波失真+噪音：0.0006％
升的单位增益稳定
升MicroSIZE包
L型单，双和四
国际空港工业园

OPA350，2350，4350
OPA350EA，UA，扩音
OPA2350EA，UA，扩音
OPA4350EA，尿酸
规格：VS = 2.7V到5.5V
在TA = +25°C，R L = 1kW的连接到VS / 2的VOUT = VS / 2，除非另有说明。
黑体字限额适用于特定的温度范围，TA = -40°C至+85°C。 VS = 5V。
参数条件最小值典型值（1）最大值单位
偏移电压
输入失调电压VOS，VS = 5V±150±500毫伏
TA = -40°C至+85°C±1 mV的
与温度Ta = -40°C至+85°C±4毫伏/°C，
与电源抑制比PSRR VS = 2.7V至5.5V的VCM = 0V 40 150 mV / V的
TA = -40°C至+85°C VS = 2.7V至5.5V，VCM = 0V 175毫伏/至五
通道分离（双，四）0.15直流毫伏/视频
输入偏置电流
输入偏置电流IB±0.5±10 pA的
与温度的典型性能曲线
输入失调电流IOS的±0.5±10 PA
噪音
输入电压噪声，F = 100Hz至400kHz的4 mVrms
输入电压噪声密度，F = 10kHz的EN 7 NV /ÖHz
F = 100kHz的5 NV /ÖHz的
电流噪声密度，f = 10kHz时在4 FA /ÖHz的
输入电压范围
氯乙烯局长共模电压范围= -40°C至+85°C间-0.1（五）+0.1 V
共模抑制比CMRR Vs = 2.7V，-0.1V <VCM <2.8V 6684分贝
Vs = 5.5V，-0.1V <VCM <5.6V 7690分贝
TA = -40°C至+85°C VS = 5.5V，-0.1V <氯乙烯<5.6V74分贝
输入阻抗
| | 2.5瓦| | PF差1013
普通模式1013 | | 6.5瓦特| | PF
开环增益
开环电压增益AOL的RL = 10KW，为50mV <旁白<（V +）-50mV的100 122分贝
TA = -40°C至+85°C间R L = 10KW，为50mV <旁白<（五）在-50mV100分贝
RL = 1KW，为200mV <旁白<（五）-200mV的100120分贝
TA = -40°C至+85°C间R L = 1KW，为200mV <旁白<（五）为200mV100分贝
频率响应CL = 100pF的
增益带宽积GBW的G = 1时38兆赫
摆率SR，G = 1 22的V / MS
稳定时间，0.1％G =±1，2V步骤0.22毫秒
0.01％G =±1，2V步骤0.5毫秒
过载恢复时间VIN•G = VS 0.1毫秒
总谐波失真+噪声THD + N的RL = 600W，VO = 2.5Vp-P（2）G = 1，f = 1kHz时0.0006％
差分增益误差增益G = 2，RL = 600W，VO = 1.4V（3）0.17％
差分相位误差增益G = 2，RL = 600W，VO = 1.4V（3）0.17度
输出
铁（4）输出电压RL = 10KW，美国在线立方米百分贝10 50毫伏的电压输出摆幅
TA = -40°C至+85°C间RL = 10KW，美国在线立方米百分贝50毫伏
RL = 1KW，AOL的³100分贝25 200毫伏
TA = -40°C至+85°C间RL = 1KW，美国在线立方米百分贝200毫伏
输出电流IOUT±40（5）马
短路电流Isc±80毫安
容性负载驱动CLOAD见典型曲线
电源供应器
工作电压范围VS TA = -40°C至+85°C间2.7〜5.5 V
最低工作电压2.5伏
静态电流（每放大器）智商的IO = 0 5.27.5毫安
TA = -40°C至+85°C间的IO = 0 8.5毫安
温度范围
指定的范围-40〜+85°C
经营范围为-55〜+125°C
存储范围-55〜+125°C
热电阻qJA
MSOP-8表面贴装150°C / W，
SO-8表面贴装150℃/ W
8引脚DIP 100°C / W，
SO-14表面贴装100℃/ W
SSOP-16表面贴装100℃/ W
注：（1）VS = +5 V。 （2）的VOUT = 0.25V至2.75V。 （3）使用NTSC制式信号发生器。测试电路见图6。 （4）输出电压摆幅之间测量
输出和电源轨。 （5）典型的性能曲线，输出电压摆幅和输出电流。“
