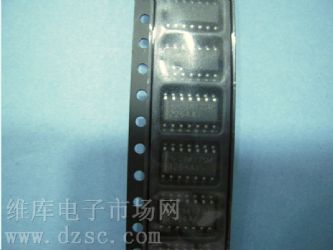

TLC5615IDR  产品描述

10位数字 - 模拟转换器

􀀀10位CMOS电压输出DAC
8终端封装
􀀀5 V单电源供电
􀀀3线串行接口
􀀀高阻抗基准输入
􀀀电压输出范围。 。 。 2倍
参考输入电压
􀀀内部上电复位
􀀀，低功耗。 。 。 1.75毫瓦最大
􀀀1.21兆赫的更新率
􀀀建立时间至0.5 LSB。 。 。 12.5毫秒典型值
􀀀在整个温度范围内单调
􀀀引脚兼容Maxim的MAX515
应用
􀀀电池供电测试仪器
􀀀数字偏移和增益调整
􀀀电动/遥控工业
控制
􀀀机和运动控制设备
􀀀蜂窝电话
描述
TLC5615是一个缓冲基准输入（高10位电压输出数字 - 模拟转换器（DAC）
阻抗）。 DAC的输出电压范围是2倍于基准电压和DAC
单调的。该设备使用简单，从单电源5 V。上电复位功能运行
成立，以确保可重复启动条件。
器TLC5615的数字控制是比CMOS兼容，并轻松地连接到一个三线串行总线
行业标准的微处理器和微控制器设备。器件接收16位数据字
产生模拟输出。数字输入具有高抗噪声的施密特触发。数字
通信协议，包括激光，QSPIE，和MicrowireE标准。
的小外形8端子D封装允许在空间关键的应用数字控制的模拟功能。
TLC5615C的特点是从0°C至70°C操作TLC5615I是操作的特点
从-40°C至85°C。
