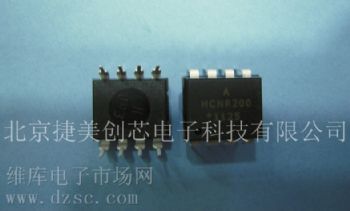

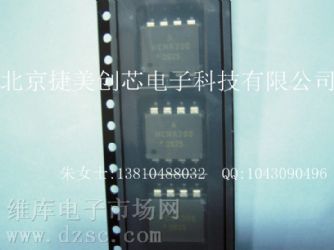

供应 线性光耦 HCNR200-500E 高线性模拟光耦HCNR200-500E

HCNR200-500E

HCNR200/201高线性度模拟光电耦合器
由一个高性能的AlGaAs LED照亮
两个精密匹配的光电二极管。输入光电二极管
可以用来监测，并因此稳定，
的LED的光输出。其结果是，非线性
和漂移特性的LED可以几乎完全消除。
输出光电二极管产生一个photocur，租金
是线性相关的LED的光输出。 “
关闭匹配的光电二极管和先进的设计
的包，确保了高线性度和稳定的
增益特性的光电耦合器。
HCNR200/201可用于模拟信号隔离
在各种各样的应用程序，需要良好的稳定性，
线性度，带宽，成本低。该HCNR200/201
是非常佛罗里达州的灵活的，通过适当的应用程序设计
电路，能够在许多差异erent
模式，包括ING：单极/双极性，AC / DC和反相/
非反相。 HCNR200/201是一个很好的解决方案
为许多模拟隔离TION问题。
概要
HCNR200和HCNR201
高线性度模拟光电耦合器
数据表
注意：建议正常的静态采取预防措施，在处理和装配
这个组件，以防止损坏和/或降解可能由ESD引起的。
铅（Pb）免费
符合RoHS 6全
兼容
完全符合RoHS指令6可供选择;
电气规格
TA = 25C除非另有指定。
参数符号设备最小。典型值。最大。单位测试条件图。注意
转让收益K3 HCNR200 0.85 1.00 1.15 5 NA <IPD <50A，2,3 1
0 V <VPD <15 V
HCNR201 0.95 1.00 1.05不适用<IPD <50A，1
0 V <VPD <15 V
HCNR201 0.93 1.00 1.07 -40C <TA <85C，1
5 nA的IPD <50一个，
0 V <VPD <15 V
温度K3 /TA -65 PPM /C -40C <TA <85C，2,3
系数的5 NA IPD <50一个，
转让收益0 V <VPD <15 V
HCNR200直流非线性NLBF的0.01 0.25％5 nA的<IPD <50A，4,5，2
（最佳拟合）0 V <VPD <15 V 6
HCNR201 0.01 0.05不适用<IPD <50A，2
0 V <VPD <15 V
HCNR201 0.01 0.07 -40C <TA <85C，2
5 nA的IPD <50一个，
0 V <VPD <15 V
直流非线性NLEF的0.016 5 <50 nA的<IPDA，3
（完FIT）％0 V <VPD <15 V
输入光K1 HCNR200 0.25 0.50 0.75％IF = 10 mA时，
二极管电流0 V <VPD1 <15 V
传输比HCNR201 0.36 0.48 0.72
（IPD1/IF）
温度K1 /TA -0.3％/C -40C <TA <85C，7
系数cient IF = 10 mA的
K1 0 V <VPD1 <15 V
光电二极管ILK 0.5 25 nA的IF =0毫安的，8
漏电流0 V <VPD <15 V
光电二极管BVRPD 30 150 V IR = 100一个
反向击穿
电压
光电二极管的持续专业发展22 pF的VPD = 0 V
电容
LED正向VF 1.3 1.6 1.85 V IF = 10 mA的9
电压10
1.2 1.6 1.95 IF = 10 mA时，
-40C <TA <85Ç
LED反向BVR 2.5 V IF = 100一个
故障
电压
温度VF /TA -1.7毫伏/C IF =10毫安
系数的
正向电压
，LED结CLED 80 pF的f = 1兆赫，
电容VF = 0 V
9
AC电气规格
TA = 25C除非另有指定。
测试
参数符号设备最小。典型值。最大。单位条件。注意
LED带宽f-3dB的9 MHz的IF = 10 mA的
应用电路带宽：
高速1.5兆赫16 6
高精度10 kHz的17 6
应用电路：IMRR的
高速95 dB频率为60赫兹16 6
