供应 高电流固态继电器A1511-301E,光电耦合器A1511-301E,假一罚十A1511-301E

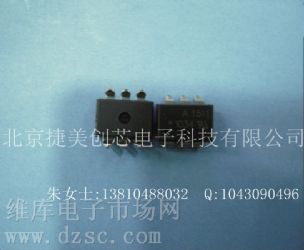

型号：A1511-301E
产家：AVAGO
封装：SOP8
批号：1140+
数量：1200
010-62625640
详细信息返回顶部
- 价格：
电议
A1511-301E 60V/1.0A/0.5Ω 高电流固态继电器 (Photo MOSFET)
ASSR-15xx 固态继电器 (SSR, Solid State Relay) 特别面向常见于工业应用中的高电流应用设计。
ASSR-15xx 系列包含 AlGaAs 红外发光二极管 (LED) 输入电路和高电压输出检测电路，检测器由高速光伏二极管阵列和驱动电路组成，用来控制两个分立高电压 MOSFET 的导通或关断。
继电器可通过最低 3mA 流经输入 LED 的输入电流导通，并在输入电压低于 0.8V 时关断。
单通道配置的 ASSR-1510 和 ASSR-1511 相等于 1 Form A 机电式继电器 (EMR, Electromechanical Relay)，双通道配置 ASSR-1520 则相等于 2 Form A 机电式继电器，产品提供有 4-pin SO、6-pin DIP、8-pin DIP 和鸥翼型表面贴装 DIP 封装选择，并提供 -40°C 到 85°C 温度范围下的电气和开关特性。
ASSR-1511 带来交流/直流和仅直流输出连接，仅直流连接时输出电流 Io 会提高到 2A， 导通电阻 R(ON) 则降低到 0.25Ω。
- 紧凑的固态双向信号关开
- 单一和双通道常闭型单极单投 (SPST) 继电器
- 60V输出耐电压
- 1.0A 或 2.0A 电流规格，请参考 ASSR-1511 连接方式 A 和 B
- 低输入电流兼容 CMOS
- 低导通电阻，仅直流时 0.175Ω，交流/直流时 0.35Ω
- 10TΩ 极高输出关断状态阻抗
- 高速开关：0.1ms (Ton), 0.02ms (Toff)
- > 1kV/µs 高瞬态抗扰度
- 高输入到输出隔离电压
- 安全规范认证申请中：
- UL1577、3,750Vrms/1min
- CSA 器件允收 - 选择包括：
ASSR-1510
- 503E = 卷带式封装
- xx3E = 无铅
ASSR-1511
- 301E = 鸥翼型表面贴装
- 501E = 卷带式封装
- xx1E = 无铅
ASSR-1520
- 302E = 鸥翼型表面贴装
- 502E = 卷带式封装
- xx2E = 无铅
- 工业控制
- 工厂自动化
- 数据采集系统
- 量测仪器
- 医疗系统
- 安全系统
- 取代 EMR 或 磁簧继电器
- 白皮书 - 工业通信应用光电耦合器（295 KB文件，PDF格式）
- 白皮书 - SSR的固态继电器的抗瞬变能力（288 KB，PDF格式）
- 应用笔记
应用笔记 - 5302 - 固态继电器，ASSR的系列输入控制驱动器和各种负载（212 KB，PDF格式）
应用注 - 5452;固态继电器的设计注意事项（157 MB，PDF）
应用笔记 - 5456;动态功率耗散考虑固态继电器（105 KB，PDF格式）
应用笔记 - AN5476推荐焊接简介无铅塑料光耦和固态继电器（98 KB，PDF格式）
小册子 - 商业和工业应用的隔离产品解决方案（4945 KB，PDF格式）
Photocard服务 - 的ASSR系列 - MOSFET输出固态继电器（1473 KB，PDF格式）復原編輯- 北京捷美创芯电子科技有限公司是中国最著名最大的电子元器件分销商.捷美创芯创建于2000年,经过近十年的发展,已成为中国最大的IC产品零售服务商。
